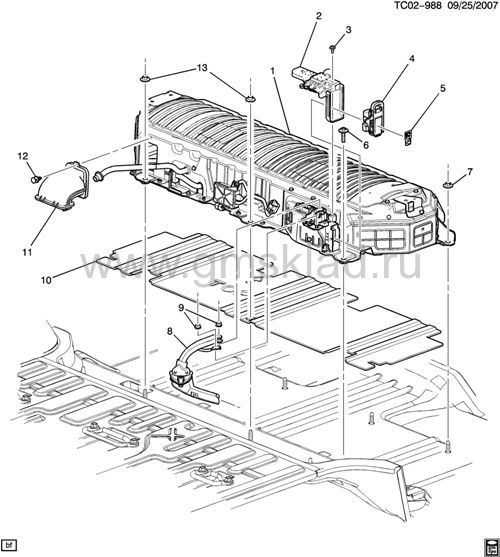

(TC02-988) - 2008-2009 CK107(06) КРЕПЛЕНИЕ АККУМУЛЯТОРА/DRIVE MOTOR (HYBRID HP2)
|
|
|||||
Рис. | Номер | Описание | Примен. | Номенкл. | Кол. | Р. | Цена |
001 | АККУМУЛЯТОР, DRV MOT GEN (СМ. ГРУППУ 02.000 "АККУМУЛЯТОР/DRIVE MOTOR" FOR DETAILED ILLUSTRATED VIEW) | 2008-2009 | |||||
002 | 25905443 | COVER, BAT NEG CBL TERM (HIGH VOLTAGE TERMINAL COVER LABELED 5443) | CK1 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
003 | 11561674 | БОЛТ, HEX W/FL WA, M6X1X20, 12 THD, 24 OD, 9.8, GMW3359, M-PT (BAT NEG CBL TERM) [Болт М6] | 2008-2009 | 04 | узнать цену | ||
004 | 15293650 | LEVER, DRV MOT BAT HIGH VOLTAGE MAN DISCONNECT (INCLS 5) | CK1 (HP2) | 2008-2009 | 01 | узнать цену | |
005 | LABEL, HIGH VOLTAGE DISCONNECT (PART OF 4) | 2008-2009 | |||||
006 | 11569660 | BOLT-HEX W/CON WA, M8X1.25X40, 27 THD, 28 OD, GM6202M, GMW3200, TAPPIN (DRV MOT BAT TRAY) | 2008-2009 | 01 | узнать цену | ||
007 | 03537772 | ГАЙКА, M12X1.75, 10.6THK, 28 O.D., 10, 7111M (R/SEAT) (8.917) [Гайка М12х1,75 коронч.] | 2008-2009 | 08 | узнать цену | ||
008 | CABLE, BAT POS & NEG (300 V) (СМ. ГРУППУ 02.000 "ПРОВОДА АККУМУЛЯТОРА" FOR DETAILED ILLUSTRATED VIEW) | 2008-2009 | |||||
009 | 03530297 | ГАЙКА, HFH, M6X1, 5.85THK, 14.2 O.D., 10, ZOR (DRV MOT BAT PWR CONT MDL HARN CONN) [Гайка М6 крепления трубки кондиционера] | 2008-2009 | 03 | узнать цену | ||
010 | 15294099 | INSULATOR, BAT (LABELED 15294099) | CK107 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
010 | 25961362 | INSULATOR, BAT (LABELED 2591362) | CK107 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
011 | 15293030 | DUCT, BAT CLG AIR OTLT | CK1 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
011 | 25925258 | DUCT, BAT CLG AIR OTLT (FAN CONNECTOR) | CK1 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
011 | 25925287 | DUCT, BAT CLG AIR OTLT | CK1 (06) (HP2) | 2008-2009 | 01 | узнать цену | |
012 | 11589290 | RETAINER, PUSH-IN, FITS 6.5 HOLE, 4.5 -7.0 THK PNL, NYLON 6/6 GMP.PA66.0 (BAT CLG AIR OTLT DUCT) [Фиксатор кожуха блока цилиндров] | 2008-2009 | 01 | узнать цену | ||
013 | 11609558 | NUT-HEX W/CON WA, M8X1.25X7.5, 24 OD, 9 STL, GMW3200 SN-ZN (DRV MOT BAT TRAY) | 2008-2009 | 02 | узнать цену |
